FA型高效全自動凈水裝置是由恒川環保研制的系列新產品，凈水量分為 10、30、50、100、200 噸／小時五個不同型號 (特殊規格及要求可另行設計制造)。
該系列凈水裝置集絮凝、沉淀、排污、反沖、集水過濾等工藝中的精華之大成，無需人員操作而能達到單體全自動運行的系列凈水裝置，是實現水廠自動化管理的重要單元，再配以本廠生產的ZJ型自動加藥裝置及消毒設備，即可成為一個具有全套功能的凈水站(廠)。
本系列凈水裝置，不僅適用范圍廣，處理效果好，出水水質優良，而且自耗水量少，動力消耗省，占地面積小，節水、節電、節人工，可省去輔助機泵及設施的新型節能新產品。

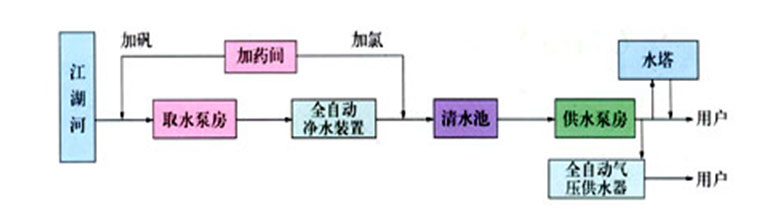

◆工藝流程圖
◆選用管道、電源、泵型等參數一覽表
注：
1、上述各種管道進水口接管方向，可任意改變 180 度方位，以適應總體布局的需要。
2、參考的泵型選擇及電機功率其適用條件為：水泵的最枯水位與凈水裝置的運行水位之差 ≯ 8 米，自水源至凈水裝置的沿途及局部損失之和 ≯ 4 米，若應用地點的水力條件與上述情況不符時，應按實際情況另行選泵。
◆各部分尺寸一覽
| 型號 | 凈水量 (T/H) | 進水管 (mm) | 出水管 (mm) | 排水管 (mm) | 排泥管 (mm) | 壓力水管 (mm) | 電源電壓 (V) | 一級泵泵型選擇參數 | |
| 泵型 | 電機功率KW | ||||||||
| FA-10 | 10 | DN100 | DN100 | DN300 | DN300 | DN50 | 380 | IS50-32-125A | 1.10 |
| FA-30 | 30 | DN150 | DN150 | DN450 | DN300 | DN50 | 380 | IS80-65-125A | 4.00 |
| FA-50 | 50 | DN150 | DN150 | DN450 | DN300 | DN50 | 380 | IS100-80-106 | 5.50 |
| FA-100 | 100 | DN200 | DN200 | DN600 | DN300 | DN80 | 380 | IS100-80-125A | 7.50 |
| FA-200 | 200 | 2-DN200 | DN300 | DN600 | DN300 | DN80 | 380 | IS150-125-250A | 15.0 |
| 型號 | 主體平面尺寸 a*g | 基礎平面尺寸 h*b | 反沖洗管尺寸及個數 | 管道平面尺寸 | 凈水裝置總高度 | ||||||
| a | g | h | b | e | f | n | c | D | j | ||
| FA-10 | 1700 | 2100 | 2300 | 2300 | 350 | 700 | 3 | 200 | 600 | 300 | 4100 |
| FA-30 | 3100 | 3000 | 3200 | 3700 | 500 | 1000 | 3 | 300 | 1180 | 300 | 4100 |
| FA-50 | 3850 | 4000 | 4200 | 4500 | 500 | 1000 | 4 | 400 | 1430 | 325 | 4100 |
| FA-100 | 4600 | 6800 | 7000 | 5300 | 850 | 1700 | 4 | 500 | 1700 | 350 | 4100 |
| FA-200 | 4600 | 13600 | 13800 | 5300 | 850 | 1700 | 8 | 500 | 1700 | 350 | 4100 |
注：凈水裝置的出水標高為 2.5 米 (相對標高)，根據凈水裝置及清水池的管路布局及距離，計算其沿途及局部損失之和。以 2.5 米，減去此水力損失之和，即可決定清水池最高水位的相對標高值 。
