◆概述
YPF噴射誘導氣浮裝置是經過大量工業實踐證實了的高效浮選裝置。主要用于去除廢水中的分散油類和懸浮固體。在國內各大油田、海上平臺及其它工業領域的含油污水處理方面均有很好的應用。該產品分為兩大系列：YPF系列噴射誘導氣浮裝置、YPFL系列立式噴射誘導氣浮裝置。YPFL型設備適用于對工作場地有限制的場合，如海洋平臺等，恒川環保可按客戶要求進行設計制造。
◆產品特性
經特殊噴射器形成理想氣泡，浮選效果好、成渣率高 ；
內部分段處理、停留時間短、除油效率高；
能耗小、常壓可運行、工況要求低；
去除雜質范圍廣；
體內無運動部件、低成本、免維護；
可全封閉運行，對環境無污染。
◆適用范圍
陸地和海洋油田產出水處理，作為初級重力分離裝置的后級配置可發揮最佳效果；
石油煉制、石油化工廢水處理、船舶、港口碼頭、油庫及其它工業含油污水處理；
紡織、電力、造紙、印染、礦山廢水處理；
航空器制造、機務段、維修廠廢水處理；
食品加工、動物屠宰、漁業加工、皮革制造等行業廢水處理。
◆工作原理
當水從噴射器高速噴出時，在噴射室形成負壓，氣體被吸入室內，氣水混合液高速通過混合段時，水?dāng)y帶的氣體被剪切成微小氣泡，在氣浮室上升并附著在油珠和懸浮固體顆粒上,并將它們攜帶至液面形成浮渣,從而達到去除污水中油和懸浮固體顆粒的目的。該氣浮法利用水力吸氣、碎氣,所形成的氣泡數量多，氣泡粒徑小，而且均勻。
◆技術性能
表1 技術性能表
| 性能項目 | 具體指標 | 性能項目 | 具體指標 |
| 處理量 | 10～800m3/h | 設計壓力 | 0.1 MPa |
| 設計溫度 | 80℃ | 處理精度 | 進口含油：≤500 mg/l 含油去除率：≥90% |

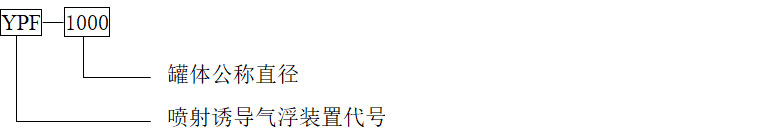

◆型號說明

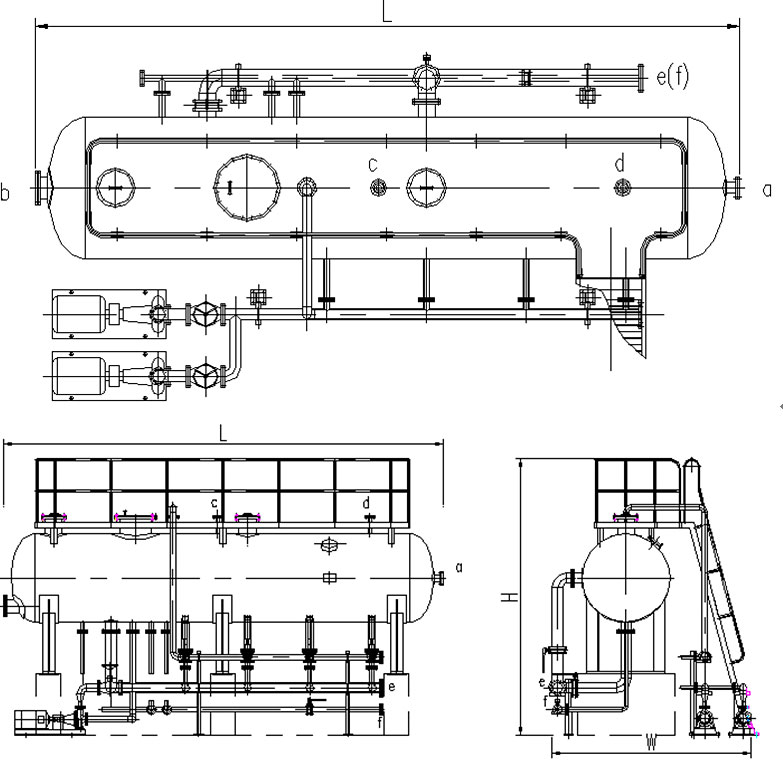

◆設備外形及尺寸
表2 手動型噴射誘導氣浮裝置技術參考表
| 型號 | 處理量 （m3/h） | 罐體 直徑（㎜） | 進口 管徑 （㎜） | 出口 管徑（㎜） | 功率 （KW） | 外形尺寸 L×W×H（㎜） | 運行 重量 |
| YPF－1000 | 10 | DN1000 | DN50 | DN80 | 5.5 | 6730×2150×4600 | 5.1 |
| YPF－1200 | 30 | DN1200 | DN65 | DN100 | 7.5 | 7375×2350×4800 | 8.8 |
| YPF－1400 | 60 | DN1400 | DN80 | DN150 | 15 | 9565×3532×5121 | 15.5 |
| YPF－1800 | 100 | DN1800 | DN100 | DN200 | 15 | 10240×3120×5324 | 26.7 |
| YPF－2000 | 150 | DN2000 | DN150 | DN200 | 30 | 10220×3125×5710 | 36 |
| YPF－2200 | 200 | DN2200 | DN200 | DN250 | 37 | 10850×3600×5990 | 53 |
| YPF－2400 | 300 | DN2400 | DN250 | DN300 | 37 | 12375×4500×6190 | 62 |
| YPF－2600 | 400 | DN2600 | DN250 | DN300 | 45 | 13580×5045×6140 | 78.6 |
| YPF－2800 | 500 | DN2800 | DN300 | DN350 | 45 | 14255×5195×6340 | 98 |
表3 全自動型噴射誘導氣浮裝置技術參考表
| 型號 | 處理量 （?/h） | 罐體直徑 （㎜） | 進口管徑 （㎜） | 出口管徑 （㎜） | 功率 （KW） | 外形尺寸 L×W×H（㎜） | 運行重量 （t） |
| YPF－1000 | 10 | DN1000 | DN50 | DN80 | 5.5 | 6730×2150×4600 | 5.1 |
| YPF－1200 | 30 | DN1200 | DN65 | DN100 | 7.5 | 7375×2350×4800 | 8.8 |
| YPF－1400 | 60 | DN1400 | DN80 | DN150 | 15 | 9565×3532×5121 | 15.5 |
| YPF－1800 | 100 | DN1800 | DN100 | DN200 | 15 | 10240×3120×5324 | 26.7 |
| YPF－2000 | 150 | DN2000 | DN150 | DN200 | 30 | 10220×3125×5710 | 36 |
| YPF－2200 | 200 | DN2200 | DN200 | DN250 | 37 | 10850×3600×5990 | 53 |
| YPF－2400 | 300 | DN2400 | DN250 | DN300 | 37 | 12375×4500×6190 | 62 |
| YPF－2600 | 400 | DN2600 | DN250 | DN300 | 45 | 13580×5045×6140 | 78.6 |
| YPF－2800 | 500 | DN2800 | DN300 | DN350 | 45 | 14255×5195×6340 | 98 |
