◆概述
懸掛擠壓纖維過濾器是恒川環保獨立開發的又一種新型纖維過濾器產品，它比其他纖維過濾器的精度又提高了一步，且精度穩定，其主要優點在于反洗再生方式獨特，反洗徹底，保證高精度過濾水質，其結構上采用成熟的液壓系統，結構可靠，是理想的新一代過濾設備
◆產品特性
濾層密實度可調、分布均勻
耐磨損、抗腐蝕
反洗徹底、不加藥、耗水少，效益高
自動運行，現場或遠程控制
◆適用范圍
陸地及海洋油田注水、旁濾、達標排放與廢水回用
工業給水、電力高標用水、電子純水制備
化工溶液精濾、深度處理的預處理
空調循環冷卻水、游泳池循環水及其他高精度用水

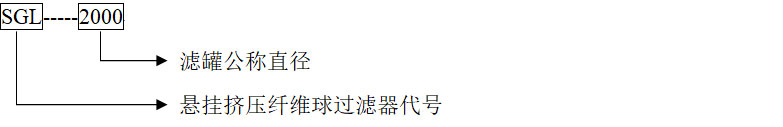

◆型號說明
◆設備外形圖

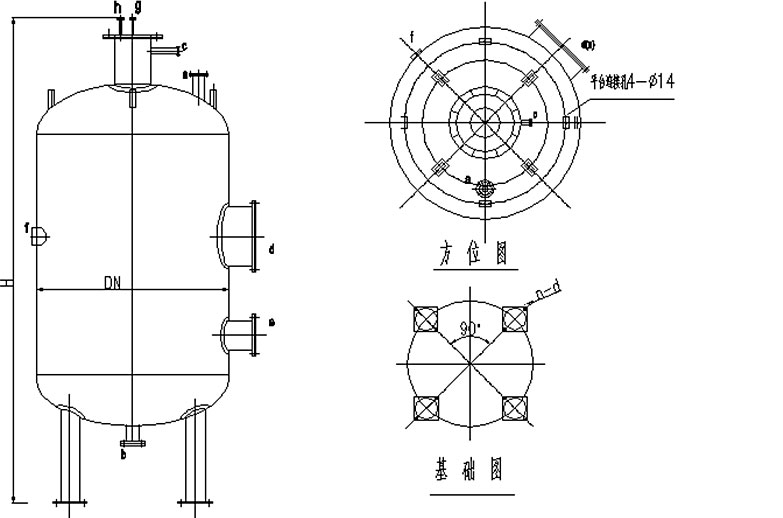

圖1 SGL-1600～3000懸掛擠壓纖維過濾器外形尺寸圖
圖2 SGL系列并聯懸掛擠壓纖維過濾器外形圖
◆設備參數表
表2 懸掛擠壓纖維過濾器技術參數表
| 型號 | 處理量 （?/h） | 功率 （kw） | 管口（法蘭標準（GB/t119-2000）（㎜） | DN （㎜） | H （㎜） | Φ （㎜） | n-d （㎜） | 運行重量 （t） | ||
| A過濾進水/反洗出水 | A過濾進水/反洗出水 | C 排氣 | ||||||||
SGL1600 | 40~60 | 7.5 | DN100 | DN100 | DN32 | 1600 | 4450 | 1050 | 8-24 | 9.4 |
SGL2000 | 62~94 | 7.5 | DN125 | DN125 | DN32 | 2000 | 4675 | 1310 | 8-24 | 15.8 |
SGL2400 | 90~135 | 7.5 | DN150 | DN150 | DN40 | 2400 | 4855 | 1560 | 8-24 | 23.3 |
SGL2800 | 123~185 | 7.5 | DN200 | DN200 | DN40 | 2800 | 5100 | 1820 | 8-30 | 31.58 |
SGL3000 | 140~210 | 7.5 | DN200 | DN200 | DN40 | 3000 | 5250 | 1980 | 8-30 | 36.6 |
表3 并聯懸掛擠壓纖維過濾器技術參數表
| DN（㎜） | 組合形式 | 處理量 （m3/h） | 外形尺寸 | 運行 重量 |
| 長L×寬W×高H（㎜） | ||||
| 1600 | 手動 | 80~120 | 5500×2600×5100 | 30.1 |
| 自動 | 30.5 | |||
| 2000 | 手動 | 124~188 | 6100×2980×5330 | 44.3 |
| 自動 | 44.8 | |||
| 2400 | 手動 | 180~270 | 6900×3500×5510 | 63.7 |
| 自動 | 64.2 | |||
| 2800 | 手動 | 246~370 | 7700×3950×5750 | 82.4 |
| 自動 | 82.9 | |||
| 3000 | 手動 | 280~420 | 8100×4200×5900 | 91.6 |
| 自動 | 92.1 |
